階段の描き方について改めて考えてみた。

どうもESTです。

一級建築士の製図試験で必ず描かなくてはならない階段について改めて考えてみました。



と言うのもこれまで見本解答例や先生の解題などを参考に漠然と描いていたので、踏面や蹴上げの寸法について問題ないかハッキリと理解して描いていたわけではありませんでした。



今回はそのあたりをしっかり確認していきたいと思います。



オーソドックスなメイン階段(4m×7m)で見ていきます。

f:id:k-est:20220624182333j:image

上の図は1マス(1m)に3段描いていますが、そうすると踏面が33.3cmとなります。

この場合、建築基準法で規定されている25cm以上は軽くクリアし、より厳しい規定である円滑化誘導基準30cm以上もクリアできます。



これを1マスに4段描いてしまうと踏面の奥行きが25cmとなり円滑化誘導基準がNGとなってしまいますので、円滑化誘導基準に適合させる時は1マス3段が基本で考えておけば良いですね。👍



次に段数の問題ですが、階段部分のスペースを4m取ると、4m÷33.3cmで12段分となります。そこに踊り場が加わり片側13段となります。



f:id:k-est:20220624183217j:image

階高を4mとすると、真ん中の踊り場は2mの位置に来ますので、2m÷13段で計算すると、蹴上げは15.4cmとなり、建築基準法20cm以下円滑化誘導基準16cm以下共にクリアできます。



ここで注意すべきは、円滑化誘導基準による階段の通路幅です。通路幅は140㎝以上となっていますので、踊り場と階段前のスペースに気を付ける必要があります。

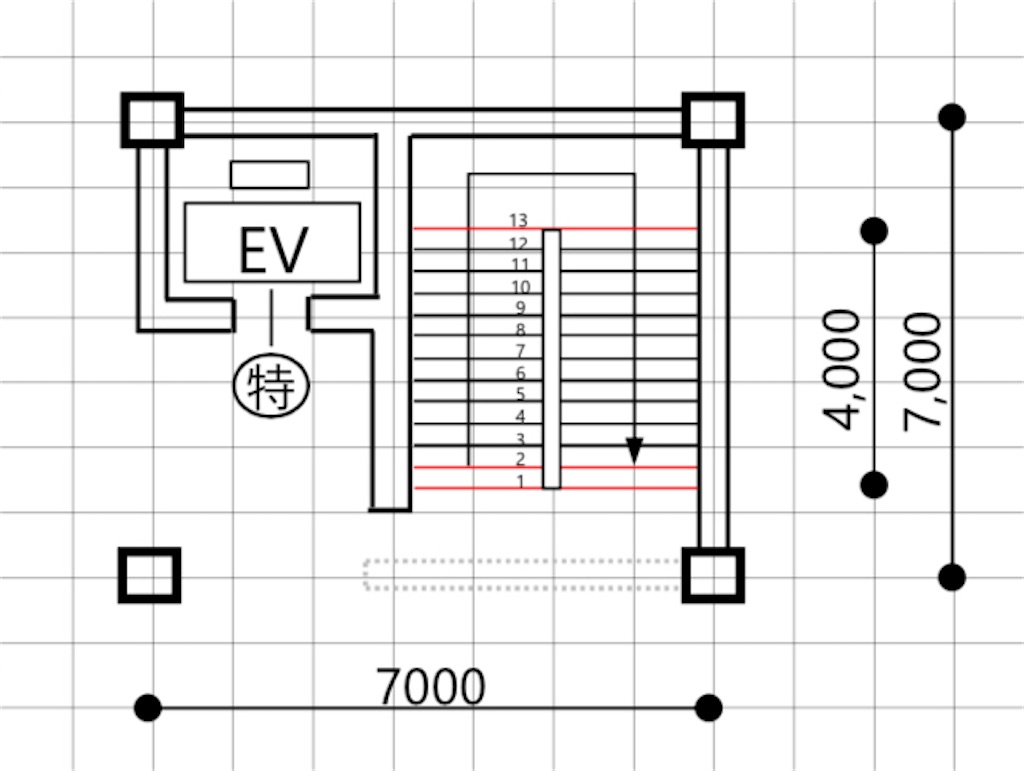

f:id:k-est:20220624183956j:image

階段前には壁を設けない方が良いですね!その分、防火シャッターが必要になります。



建築基準法だけであれば、上の平面図の赤階段部分がなくても大丈夫なのですが…  円滑化誘導基準、なかなか手強いです。



以上、階段について簡単にまとめて見ました。階高が変わったり柱スパンが変わるとまた違ってくるので、色々なパターンで覚えておく必要があります。



最後までお読みいただきありがとうございます。次の記事でまたお会いしましょう。👋
